Гайка квадратная М3 DIN 562 нержавеющая сталь А2

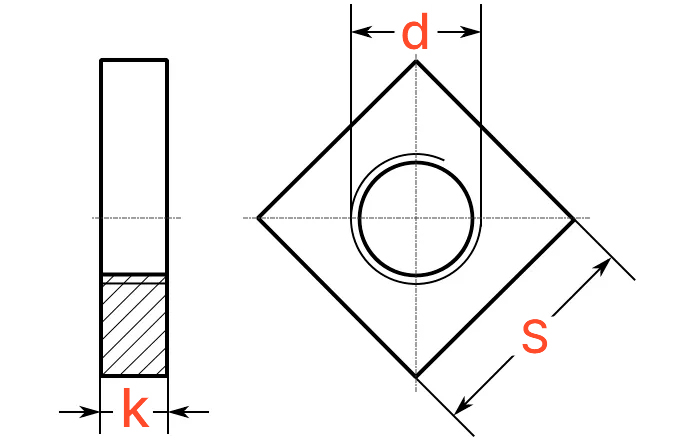

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Гайка квадратная низкая DIN 562 из нержавеющей стали A2 – это крепёжное изделие четырёхгранной формы с внутренней метрической резьбой, предназначенное для посадки в подготовленный паз профиля или конструкции. Ключевое отличие — квадратная форма и низкая высота (≈ 2/3 от стандартной шестигранной), что обеспечивает фиксацию от проворота в пазу и применение в стеснённых пространствах. Нержавеющая сталь обеспечивает коррозионную стойкость в широком диапазоне сред. Следует учитывать, что из-за малой высоты её нагрузочная способность существенно ниже, чем у стандартных гаек, и она не предназначена для высоких силовых нагрузок.

Марка стали А2\AISI 304 является маломагнитной, что связано с технологией изготовления. Такая особенность не влияет на коррозийную стойкость и эксплуатационные свойства.

Основные характеристики:

• Материал: Нержавеющая сталь А2
• Тип: Низкая квадратная гайка для установки в паз.
• Резьба: Метрическая, стандартный крупный шаг.
• Поле допуска резьбы: 6H
• Номинальный диаметр: от М1,6 до М10

Где используют:

• В приборостроении, электронике и электротехнике – для крепления компонентов в корпусах, панелях и шасси, где гайка должна быть жёстко зафиксирована в пазу, не проворачиваться при сборке, а также требовательна устойчивость к коррозии.
• В общем машиностроении и станкостроении – для ненагруженных соединений в узлах, работающих в агрессивных средах или при перепадах температур, где необходим монтаж в ограниченном пространстве по высоте.
• В производстве пищевого оборудования, бытовой техники, рекламных конструкций, мебели и медицинских приборов – для сборки элементов, где важна эстетика, повышенная гигиеничность, стойкость к коррозии и удобство монтажа в слепых или труднодоступных зонах.
• В химической, судостроительной и холодильной отраслях – в качестве закладного крепёжного элемента в пазы профилей, где требуется устойчивость к влаге, конденсату, химическим парам и низким температурам.
• В ремонтных и монтажных работах – как решение для ситуаций, когда необходимо создать устойчивое к коррозии резьбовое соединение в тонкостенной конструкции с фиксацией гайки от проворота.

Как используют:

• Подготовка паза: В скрепляемой детали фрезеруют или иным способом изготавливают квадратный или прямоугольный паз. Ширина паза должна немного превышать размер грани гайки для её плотной посадки с небольшим натягом.
• Установка гайки: Гайку запрессовывают (вбивают) в подготовленный паз. Благодаря квадратной форме и точным размерам, она надёжно фиксируется в нём, не проворачиваясь.
• Сборка соединения: В собранный узел через ответную деталь в подготовленное отверстие вкручивают винт, болт или шпильку с соответствующей метрической резьбой. Гайку при этом удерживать ключом не требуется, так как она зафиксирована пазом.
• Затяжка: Затягивают с умеренным моментом, используя ключ, соответствующий головке винта/болта. Крайне важно не превышать момент затяжки, так как низкопрофильная гайка класса прочности 04 имеет ограниченную нагрузочную способность. Чрезмерная затяжка может привести к срыву резьбы или деформации гайки.
• Контроль: После сборки визуально проверяют плотность прилегания деталей и отсутствие перекоса. Квадратная форма позволяет легко визуально контролировать положение гайки.
