Гайка квадратная низкая М4 DIN 562 оцинкованная сталь

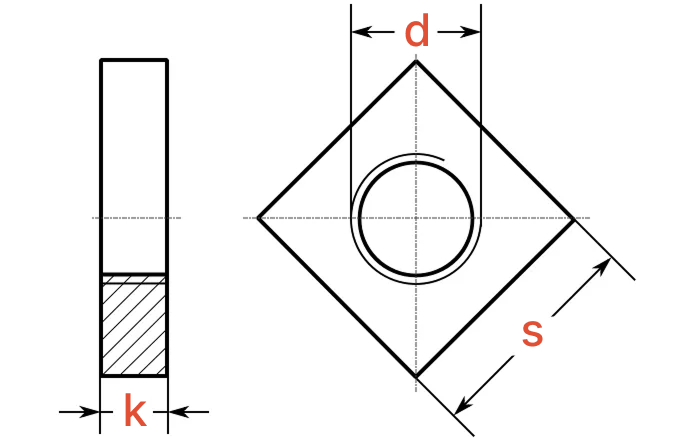

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Гайка квадратная низкая DIN 562 из оцинкованной стали – это крепёжное изделие четырёхгранной формы с внутренней метрической резьбой, предназначенное для посадки в подготовленный паз профиля или конструкции. Ключевое отличие – квадратная форма и низкая высота, что обеспечивает фиксацию от проворота в пазу и применение в стеснённых пространствах. Оцинкованное покрытие обеспечивает базовую антикоррозионную защиту. Следует учитывать, что из-за малой высоты её нагрузочная способность существенно ниже, чем у стандартных гаек, и она не предназначена для высоких силовых нагрузок.

Основные характеристики:

• Материал: Оцинкованная сталь.
• Тип: Низкая квадратная гайка для установки в паз.
• Резьба: Метрическая, стандартный крупный шаг. Поле допуска резьбы: 6H
• Класс точности: B
• Класс прочности: 04
• Твердость: 11H или 110-140 HV.
• Конструкция: Цельное изделие квадратной формы с внутренней метрической резьбой по всей высоте.

Где используют:

• В приборостроении, электронике и электротехнике – для крепления компонентов в корпусах, панелях и шасси, где гайка должна быть жёстко зафиксирована в пазу и не проворачиваться при сборке.
• В общем машиностроении и станкостроении – для ненагруженных соединений в узлах, где необходим монтаж в ограниченном пространстве по высоте и фиксация гайки от проворота без использования ключа.
• В производстве бытовой техники, рекламных конструкций и мебели – для сборки элементов, где важна эстетика, защита от коррозии и удобство монтажа в слепых или труднодоступных зонах.
• В качестве закладного (устанавливаемого в паз) крепёжного элемента – для создания резьбовых точек в металлических или иных профилях, где последующее вкручивание винта или болта не требует удержания гайки.
• В ремонтных и монтажных работах – как решение для ситуаций, когда необходимо создать резьбовое соединение в тонкостенной конструкции с фиксацией гайки от проворота.

Как используют:

• Определение необходимости: Квадратную гайку DIN 562 применяют, когда требуется жёстко зафиксировать гайку в конструкции (чтобы предотвратить её проворачивание) и/или когда монтажное пространство по высоте ограничено. Используют в ненагруженных соединениях.
• Подготовка паза: В скрепляемой детали фрезеруют или иным способом изготавливают квадратный или прямоугольный паз. Ширина паза должна немного (на сотые доли миллиметра) превышать размер грани гайки для её плотной посадки с небольшим натягом.
• Установка гайки: Гайку устанавливают в подготовленный паз. Благодаря квадратной форме и точным размерам, она надёжно фиксируется в нём, не проворачиваясь.
• Сборка соединения: В собранный узел через ответную деталь в подготовленное отверстие вкручивают винт, болт или шпильку с соответствующей метрической резьбой. Гайку при этом удерживать ключом не требуется, так как она зафиксирована пазом.
• Затяжка: Затягивают с умеренным моментом, используя ключ, соответствующий головке винта/болта. Крайне важно не превышать момент затяжки, так как низкопрофильная гайка класса прочности 04 имеет ограниченную нагрузочную способность. Чрезмерная затяжка может привести к срыву резьбы или деформации гайки.
• Контроль: После сборки визуально проверяют плотность прилегания деталей и отсутствие перекоса. Квадратная форма позволяет легко визуально контролировать положение гайки.
