Гайка квадратная приварная M14 DIN 928 сталь

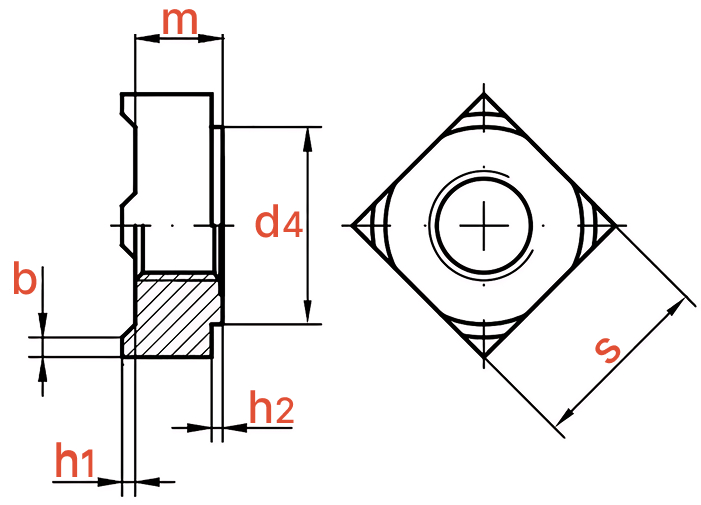

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Гайка квадратная приварная DIN 928, сталь без покрытия – это крепёжное изделие четырёхгранной формы с внутренней метрической резьбой, предназначенное для создания неразъёмных резьбовых соединений методом контактной сварки. Её ключевое преимущество – возможность формирования надёжного резьбового узла, перпендикулярного поверхности тонколистовых или профильных металлоконструкций, где нарезание резьбы невозможно или нецелесообразно. Этот тип крепежа широко используется в машиностроении, производстве транспортного оборудования, металлоконструкций и промышленных изделий.

Основные характеристики:

• Материал: Сталь (без покрытия).
• Тип: Квадратная, приварная.
• Форма: Квадратный корпус с четырьмя симметричными приварными выступами по углам.
• Тип сварки: Контактная (точечная, конденсаторная).
• Резьба: Внутренняя метрическая.

Где используют:

• В машиностроении и автомобильной промышленности – для создания резьбовых точек на рамах, кузовах, кабинах, элементах прицепов, сельскохозяйственной и спецтехники, где требуется прочное соединение с тонколистовым металлом.
• В производстве металлоконструкций и каркасов – для монтажа панелей, кожухов, кронштейнов, лестниц и другого навесного оборудования к стальным профилям и листам.
• В приборостроении и электротехнической промышленности – для крепления узлов и компонентов внутри корпусов и шкафов.
• В качестве закладного элемента – для создания прочных резьбовых отверстий в местах, недоступных для нарезания резьбы или установки других типов гаек.

Как используют:

• Подбор пары: Гайку подбирают по номинальному диаметру и шагу резьбы к соответствующему болту, винту.
• Подготовка места и позиционирование: Гайка требует точной фиксации перед сваркой, так как не обладает самопозиционированием. Для фиксации перед сваркой её необходимо установить в сквозное отверстие детали и зафиксировать от смещения (часто с помощью вспомогательного штифта, вставляемого в резьбу). Четыре выступа обеспечивают устойчивость на поверхности.
• Сварка: Используя оборудование для контактной (конденсаторной) сварки, выполняют точечную сварку через выступы гайки к основанию. Это формирует четыре сварных соединения, надёжно фиксирующих гайку. Данный метод позволяет соединять гайку даже с тонким металлом без прожигания.
• Формирование соединения: После остывания сварного шва в готовое резьбовое отверстие вкручивают болт или винт, стягивая соединяемые детали. Квадратный профиль корпуса позволяет при необходимости применять ключ для дополнительной фиксации во время монтажа.
• Контроль качества: Проверяют прочность сварных соединений и отсутствие смещения гайки относительно оси. Резьбовое отверстие очищают от сварочных брызг и окалины для обеспечения свободного вкручивания крепежа.
