Гайка шестигранная приварная M14 DIN 929 сталь

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Гайка шестигранная приварная DIN 929, сталь без покрытия – это крепёжное изделие шестигранной формы с внутренней метрической резьбой, предназначенное для создания неразъёмных резьбовых соединений методом контактной сварки. Её ключевое преимущество – возможность формирования надёжного узла, перпендикулярного поверхности тонколистового или профильного металла, при одновременном обеспечении удобства монтажа (используется стандартный ключ). Этот тип крепежа широко применяется в отраслях с повышенными требованиями к виброустойчивости и прочности соединений

Основные характеристики:

• Материал: Сталь (без покрытия).
• Тип: Шестигранная, приварная.

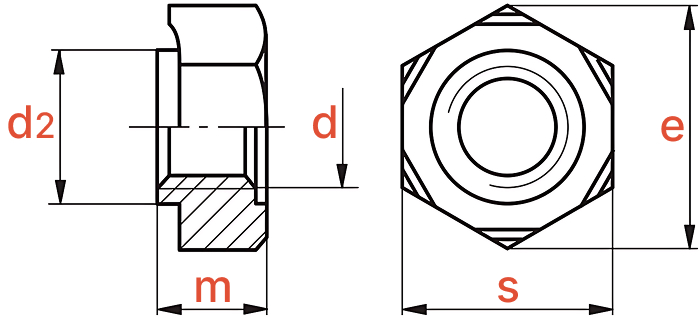

• Форма: Шестигранный корпус (под ключ) с тремя приварными выступами на одном торце и направляющим цилиндрическим пояском на другом.
• Тип сварки: Контактная (точечная, конденсаторная) через приварные выступы.
• Резьба: Внутренняя метрическая.

Где используют:

• В автомобилестроении, вагоностроении и общем машиностроении – для создания высокопрочных виброустойчивых соединений на рамах, кузовах, кабинах, шасси и других металлоконструкциях, где недоступен монтаж с обратной стороны.
• В производстве силовых каркасов, шкафов управления и электротехнических корпусов – для надёжного крепления узлов, панелей и кронштейнов к тонколистовому металлу.
• В качестве альтернативы гаечным заклёпкам (клипсам) там, где требуется более прочное соединение, устойчивое к отрыву и проворачиванию, а также для обеспечения качественного электрического контакта между деталями.
• В узлах, где невозможно или нецелесообразно нарезать резьбу в основном материале или использовать обычные гайки с подступом ключа.

Как используют:

• Подбор пары: Гайку подбирают по номинальному диаметру и шагу резьбы к соответствующему болту, винту.
• Подготовка места: В базовой детали сверлят отверстие под диаметр направляющего цилиндрического пояска гайки. Это кольцо вставляется в отверстие, что обеспечивает самоцентрирование и предотвращение смещения и проворачивания перед сваркой, без применения вспомогательных фиксаторов.
• Сварка: Используя оборудование для контактной (конденсаторной) сварки, выполняют точечную сварку через три приварных выступа гайки к поверхности детали. Расплавление выступов создаёт три сварных точки, надёжно фиксирующих гайку. Метод позволяет варить гайку даже к тонкому металлу без сквозного прожига.
• Формирование соединения: После остывания сварного шва в готовое резьбовое отверстие вкручивают болт, стягивая соединяемые детали. Шестигранный профиль корпуса позволяет при необходимости использовать стандартный гаечный ключ для фиксации гайки от проворачивания во время окончательного затягивания соединения.
• Контроль качества: Проверяют прочность и однородность сварных соединений, отсутствие смещения оси гайки. Резьбовое отверстие очищают от возможных сварочных брызг и окалины для обеспечения свободного и полного вкручивания крепёжной детали.
