Гайка шлицевая КМ 28 М140х2 DIN 981

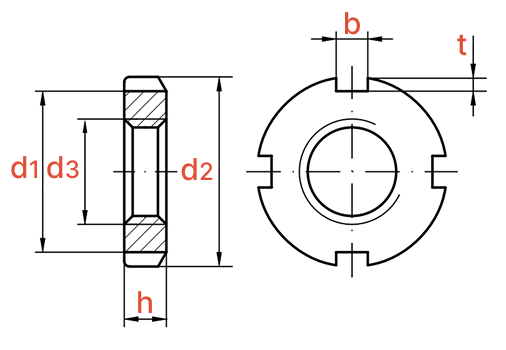

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Круглая шлицевая гайка, соответствующая стандарту DIN 981 и изготовленная из стали, представляет собой специализированный крепежный элемент для фиксации конических роликовых подшипников на валах или осях. Ее ключевыми преимуществами являются компактность, высокая осевая грузоподъемность и удобство монтажа с помощью стандартного шлицевого ключа, что делает ее предпочтительным выбором для узлов, требующих точной регулировки и надежной фиксации.

Где используется:

• Автомобильная промышленность и транспорт: прежде всего, в ступичных узлах колес для фиксации конических роликовых подшипников.
• Сельскохозяйственная и строительная техника: в редукторах, ходовой части и навесном оборудовании, где действуют значительные радиальные и осевые нагрузки.
• Подшипниковые узлы общего машиностроения: в качестве компактного и эффективного решения для фиксации подшипников качения на валах, где использование гаек большого диаметра затруднено.
• Ремонт и обслуживание: часто используется как стандартная замена в ремонтных комплектах подшипников.

Как используется:

• Подбор размера: Гайка подбирается по резьбе вала (как правило, метрическая) и по размеру под ключ (количество и диаметр шлицов).
• Подготовка узла: На резьбовую часть вала насаживается внутреннее кольцо подшипника. Резьба и посадочные поверхности должны быть чистыми и без повреждений.
• Навинчивание: Гайка вручную навинчивается на вал до плотного прилегания к торцу внутреннего кольца подшипника.
• Предварительная затяжка: С помощью специального шлицевого ключа гайка затягивается с определенным моментом для обеспечения необходимого натяга в подшипниковом узле.
• Стопорение: После затяжки и регулировки для предотвращения самоотвинчивания один или несколько шлицов гайки отгибаются в паз на валу (штифтовой паз), обеспечивая надежную фиксацию.

Круглая шлицевая гайка DIN 981 является неотъемлемым элементом конструкций, где критически важна точная осевая фиксация и компактность узла, обеспечивая долговечную и безопасную работу оборудования в условиях высоких нагрузок и вибраций.
