Шайба стопорная с лапкой М18 DIN 93 оцинкованная сталь

Документация - ГОСТ 13463-77.pdf

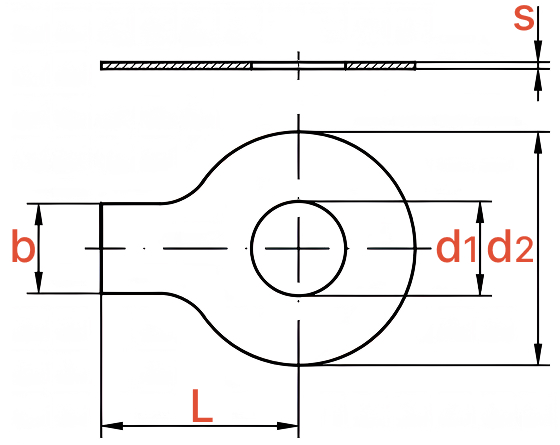

*Некоторые размеры могут незначительно варьироваться и отличаться от указанных в таблице значений в рамках размерного ряда по DIN

Шайба стопорная с лапкой DIN 93 из оцинкованной стали предназначена для предотвращения самопроизвольного раскручивания резьбовых соединений, работающих в условиях вибраций и динамических нагрузок. Ключевая особенность конструкции – наличие одной прямоугольной лапки, которая после затяжки соединения отгибается за неподвижную деталь или поверхность, а округлая часть шайбы загибается к одной из граней шестигранного профиля крепежа. Это создаёт механический замок, который сохраняет фиксирующие свойства в течение всего срока эксплуатации без ослабления.

Где используется:

• Машиностроение и приборостроение – для стопорения соединений в узлах, подверженных вибрационным и динамическим нагрузкам.
• Строительные конструкции и металлоконструкции – для фиксации в каркасах, опорных узлах и других ответственных соединениях.
• Автомобильная промышленность и энергетика – для крепления элементов, работающих в условиях переменных нагрузок и вибраций.
• Общее производство и ремонтные работы – для соединений, требующих дополнительной механической блокировки от самоотвинчивания.

Как применяется:

• Подбор размера: Шайбу подбирают по внутреннему диаметру, соответствующему диаметру резьбы крепёжного элемента.
• Подготовка поверхности: Перед установкой опорные поверхности деталей очищают от загрязнений и масляных плёнок.
• Установка шайбы: Шайбу размещают под опорной поверхностью крепёжного элемента. После достижения требуемого момента затяжки лапку отгибают за неподвижную деталь или поверхность, а округлую часть шайбы загибают к одной из граней крепежа, формируя механический замок. Лапку отгибают под углом не менее 90 градусов для обеспечения надёжной фиксации. Повторное использование шайбы не допускается, поскольку металл в месте перегиба утрачивает упругие свойства.
• Контроль: Проверяют плотное прилегание шайбы к опорной поверхности, правильность отгиба лапки и надёжность стопорения соединения.

Оцинкованная сталь, используемая для производства, обеспечивает эффективную защиту от коррозии благодаря цинковому покрытию. Это делает крепёжное изделие устойчивым к воздействию влаги, перепадам температур и другим неблагоприятным внешним факторам, что критически важно для применения на открытом воздухе, в неотапливаемых или умеренно влажных помещениях. Такое покрытие продлевает срок службы крепежа в сложных условиях эксплуатации.
