Шайба упругая SPERRKANT M20 ART 88124 цинк-ламель

*Размеры могут незначительно отличаться от указанных в таблице в рамках размерного ряда по DIN

Шайба упругая SPERRKANT ART 88124 представляет собой конусную стопорную шайбу с Z-образными насечками, которая предотвращает самоотвинчивание резьбовых соединений формозапирающим методом. Она устанавливается под головку болта или гайку и обеспечивает надежную фиксацию крепежа под воздействием вибраций и механических нагрузок.

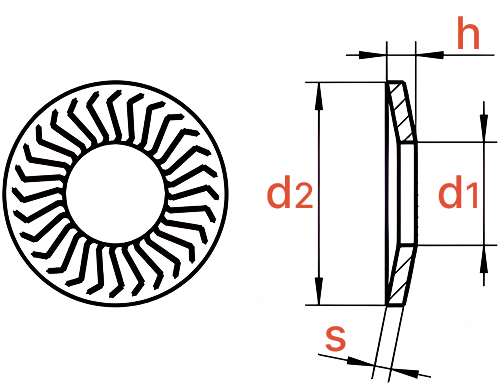

Конструкция шайбы имеет коническую форму с плоской монтажной стороной и верхней накаткой. При затяжке тарельчатая пружина сжимается, и силы упругости поддерживают постоянное натяжение в системе. Рифления служат для замыкания на опорной поверхности головки болта или гайки.

Где используется:

• Машиностроение и общее производство: Использование в узлах с вибрационными нагрузками для предотвращения самоотвинчивания болтовых соединений.
• Автомобильная промышленность: Фиксация тяг, тросов, осей педалей и других подвижных соединений, где требуется быстрый монтаж и демонтаж.
• Строительство и монтажные работы: Применение в металлоконструкциях, фермах, при сборке ответственных соединений.
• Коммунальное хозяйство и инфраструктура: Монтаж ограждений, световых опор и других уличных конструкций, где важна стойкость к атмосферным воздействиям.
• Приборостроение и электротехника: Крепление элементов в щитовом оборудовании, где требуется надежное контактное соединение.

Как применяется:

1. Подбор размера. Шайба подбирается в соответствии с диаметром резьбы крепежа. Для болтов и гаек с нормальными размерами шестигранного профиля.
2. Подготовка поверхности. Очистка соединяемых поверхностей от загрязнений.
3. Установка шайбы. Шайба устанавливается выпуклой стороной к головке болта или к гайке, вогнутой стороной к скрепляемым поверхностям. Не рекомендуется укладывать их штабелем, подобно дисковым пружинам, и использовать в сочетании с плоской шайбой.
4. Затяжка соединения. Производится затяжка гайки с требуемым моментом. Рифленая поверхность предотвращает проворачивание крепежа при вибрационных нагрузках.

Цинк-ламельное покрытие обеспечивает защиту от коррозии, что критически важно для применения в неотапливаемых или влажных помещениях. Конструкция позволяет легко устанавливать стопорную шайбу, не требуя специального оборудования или дополнительных усилий. Шайба не повреждает поверхность скрепляемого материала и допускает многоразовое использование до 4 раз.
